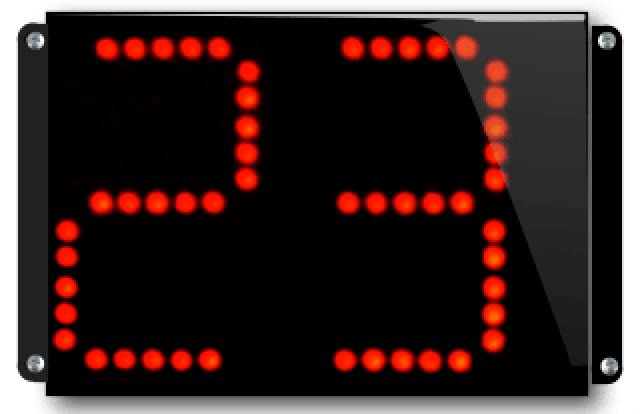

Afficheur numérique BCD

Afficheur numérique BCD de 1 à 2 chiffres en 10 cm de hauteur
Afficheur numérique BCD de 1 à 2 chiffres en 15 cm de hauteur
Afficheur numérique BCD de 1 à 2 chiffres en 20 cm de hauteur
Commande BCD par 4 contacts par digit avec commun ( contact sec ou niveau logique)

Afficheur numérique BCD multiplexé de 2 à 4 chiffres en 10 cm de hauteur
Afficheur numérique BCD multiplexé de 2 à 4 chiffres en 15 cm de hauteur
Afficheur numérique BCD multiplexé de 2 à 4 chiffres en 20 cm de hauteur
Commande BCD par 4 contacts par digit avec commun et multiplexage sur 3 contacts ( contact sec ou niveau logique)

Afficheur numerique BCD

Alimentation : 24 volts courant continu

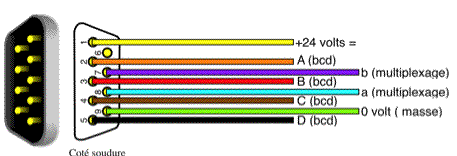

Affichage BCD multiplexé



Entrées BCD
Multiplexage
A broche 2
A broche 8
B broche 3
B broche 7
C broche 4
+24v broche 1
D broche 5
Masse broche 9
Codage des entrées BCD

Le codage des entrées BCD n'est pris en compte qu'au moment ou le multiplexage change.
Il faut donc toujours entrer le niveau BCD puis seulement le codage du chiffre multiplexé.
Les entrées BCD correspondent au chiffre et le codage multiplexage au rang du chiffre
D
C
B
A
Nombre
0
0
0
0
0
0
0
0
1
1
0
0
1
0
2
0
0
1
1
2
0
1
0
0
4
0
1
0
1
5
0
1
1
0
6
0
1
1
1
7
1
0
0
0
8
1
0
0
1
9
B multiplexage
A multiplexage
Rang du chiffre
0
0
1
0
1
2
1
0
3
1
1
Nul
Codage des entrées de multiplexage

Le multiplexage peut être envoyé sans cadence maximum, mais doit être maintenu pendant 300 millisecondes. Les données doivent être maintenues avant le multiplexage pendant 100 millisecondes.
Alimentation 24 volts courant continu 600 ma
Les entrées BCD et de multiplexage sont en l'air ou au potentiel de 5 à 24 volts pour le niveau 1 et doivent être au potentiel 0 volt pour le niveau 0.

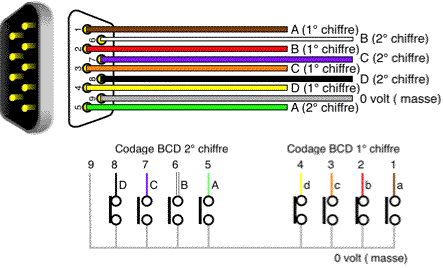

Affichage BCD 2 chiffres

D
C
B
A
Nombre
0
0
0
0
0
0
0
0
1
1
0
0
1
0
2
0
0
1
1
2
0
1
0
0
4
0
1
0
1
5
0
1
1
0
6
0
1
1
1
7
1
0
0
0
8
1
0
0
1
9

Les entrées BCD sont en l'air ou au potentiel de 5 à 24 volts pour le niveau 1 et doivent être au potentiel 0 volt pour le niveau 0.

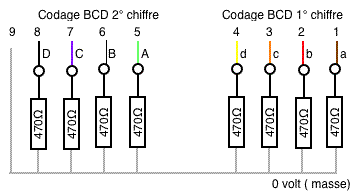

Il est possible de commander les niveaux "1" par une tension de +5 volts à + 24 volts
pour cela mettre des résistances de 470 ‡ et 2 watts entre les entrées et le point de masse ( broche 9). En l'absence de tension sur les entrées elles seront au potentiel zéro "0".
