Afficheur numérique 7 segments de 1 à 8 chiffres en 2 cm de hauteur
Afficheur numérique 7 segments de 1 à 8 chiffres en 3,8 cm de hauteur
Afficheur numérique 7 segments de 1 à 8 chiffres en 4,4 cm de hauteur
Afficheur numérique 7 segments de 1 à 8 chiffres en 5,6 cm de hauteur
Afficheur numérique 8 chiffres en 3,5 cm de hauteur
Afficheur numérique 5 chiffres en 5 cm de hauteur
Afficheur numérique de 1 à 6 chiffres en 10 cm de hauteur
Afficheur numérique de 1 à 6 chiffres en 15 cm de hauteur
Afficheur numérique de 1 à 6 chiffres en 20 cm de hauteur
Afficheur numérique de 1 à 4 chiffres en 28 cm de hauteur

Préfixe TC pour liaison par RS 232
Commande par PC ou système
ou sur demande : RS 485, I2C, Clavier à infra rouge
Voltmètre , Thermomètre, Boucle 4/20 ma, BCD
TC (liaison RS 232 avec PC, automate ou système)
Vitesse de transmission : 9600 bauds, 8 bits, 1 bit de start, 1 bit arrêt, pas de parité, pas de controle de flux
Chaque chiffre envoyé sur par RS 232 est pris en compte par l'afficheur, mais n'apparait pas.
Temps minimum entre l'envoi de chiffre : 5 millisecondes
La touche Entrée (ASCII : 13) affiche le nombre contenu dans l'afficheur.
La touche Tab (ASCII : 9 ) efface l'afficheur

Broche 5 de la DB9 série = Masse ( broche 5 de COM1 du PC)
Broche 3 de la DB9 série = Entrée des données ( broche 3 de COM1 du PC)

Alimentation 12 volts = par bloc externe pour 2-3,8-4,4-5,6-10-15 et 20 cm
ou alimentation 24 volts = pour 10,15 et 20 cm
Alimentation 6 volts = par bloc externe pour 3,5 et 5 cm

8 chiffres de 3,5 cm
AFFICHEUR de TABLE
5 chiffres de 5 cm

Afficheur numérique * Chiffres à segments

Compteur Chiffres Dimensions

TC 2-2 2 chiffres de 2 cm 80 x 65 x 25

TC 4-2 4 chiffres de 2 cm 100 x 65 x 25

TC 3-4 3 chiffres de 3,8 cm 140 x 65 x 25

TC 4-4 4 chiffres de 3,8 cm 170 x 65 x 25

TC 6-4 6 chiffres de 3,8 cm 240x 65 x 25

TC 2-5 2 chiffres de 4,4 cm 120 x 65 x 25

TC 4-5 4 chiffres de 4,4 cm 200 x 65 x 25

TC 6-5 6 chiffres de 4,4 cm 280 x 65 x 25

TC 2-6 2 chiffres de 5,6 cm 150 x 80 x 25

TC 3-6 3 chiffres de 5,6 cm 200 x 80 x 25

TC 4-6 4 chiffres de 5,6 cm 250 x 80 x 25

TC 6-6 6 chiffres de 5,6 cm 350 x 80 x 25

Afficheur numérique * Chiffres de 3,5 cm et 5 cm

TC 8-3 8 chiffres de 3,5 cm 300 x 65 x 21

TC 5-5 5 chiffres de 5 cm 300 x 65 x 21

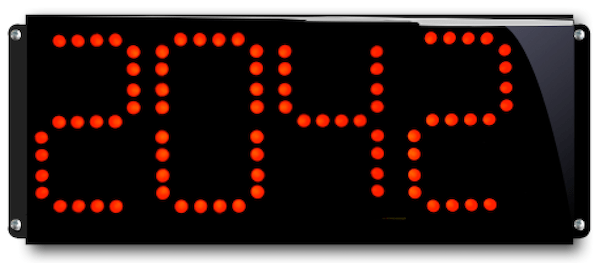

Afficheur numérique * Chiffres de 10 cm de hauteur

TC 1-10 1 chiffre 100 x 125 x 21

TC 2-10 2 chiffres 165 x 125 x 21

TC 3-10 3 chiffres 240 x 125 x 21

TC 4-10 4 chiffres 320 x 125 x 21

TC 5-10 5 chiffres 400 x 125 x 21

TC 5-10 6 chiffres 480 x 125 x 21

Afficheur numérique * Chiffres de 15 cm de hauteur

Compteur Chiffres Dimensions

TC 1-15 1 chiffre 100 x 170 x 25

TC 2-15 2 chiffres 250 x 170 x 25

TC 3-15 3 chiffres 350 x 170 x 25

TC 4-15 4 chiffres 450 x 170 x 25

TC 5-15 5 chiffres 550 x 170 x 25

TC 6-15 6 chiffres 650 x 170 x 25

Afficheur numérique * Chiffres de 20 cm de hauteur

TC 1-20 1 chiffre 123 x 210 x 25

TC 2-20 2 chiffres 275 x 210 x 25

TC 3-20 3 chiffres 425 x 210 x 25

TC 4-20 4 chiffres 575 x 210 x 25

TC 5-20 5 chiffres 725 x 210 x 25

TC 6-20 6 chiffres 875 x 210 x 25

Afficheur numérique * Chiffres de 28 cm de hauteur

TC 2-30 2 chiffres 400 x 305 x 25

TC 3-30 3 chiffres 600 x 305 x 25

TC 4-30 4 chiffres 800 x 305 x 25

Modèle étanche : suffixe Ext
Option : Coffret étanche pour alimentation

Préfixe ANC pour Compteur / décompteur
Possibilité de pas d'incrémentation variable
1 contact comptage, 1 contact décomptage
1 contact remise à zéro
ANC Compteur décompteur (contact de 200 millisecondes)

Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "Compteur" (rouge) incrémente le compteur.
Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "RAZ" (jaune) remet le compteur à 0.
Un contact d'au moins 200 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "Décompteur" (vert) décrémente le compteur.
Pour tous les contacts, le temps entre 2 contacts doit être au moins égal à 200 millisecondes.

1 commun
1 entrée contact sec pour le comptage
1 entrée contact sec pour le décomptage
1 entrée contact sec pour la remise à zéro
Sur demande compteur avec contact de 20 millisecondes ou de 2 millisecondes
Alimentation 12 volts = par bloc externe pour 2-3,8-4,4-5,6-10-15 et 20 cm
ou alimentation 24 volts = pour 10,15 et 20 cm

Alimentation 6 volts = par bloc externe pour 3,5 et 5 cm

OPTIONS :
1 point de consigne du compteur à entrer soit par PC soit par clavier
2 points de consigne du compteur à entrer soit par PC soit par clavier
Sortie par relais arrivé à zéro

Compteur numérique * Chiffres à segments

Compteur Chiffres Dimensions

ANC 2-2 2 chiffres de 2 cm 80 x 65 x 25

ANC 4-2 4 chiffres de 2 cm 100 x 65 x 25

ANC 3-4 3 chiffres de 3,8 cm 140 x 65 x 25

ANC 4-4 4 chiffres de 3,8 cm 170 x 65 x 25

ANC 6-4 6 chiffres de 3,8 cm 240x 65 x 25

ANC 2-5 2 chiffres de 4,4 cm 120 x 65 x 25

ANC 4-5 4 chiffres de 4,4 cm 200 x 65 x 25

ANC 6-5 6 chiffres de 4,4 cm 280 x 65 x 25

ANC 2-6 2 chiffres de 5,6 cm 150 x 80 x 25

ANC 3-6 3 chiffres de 5,6 cm 200 x 80 x 25

ANC 4-6 4 chiffres de 5,6 cm 250 x 80 x 25

ANC 6-6 6 chiffres de 5,6 cm 350 x 80 x 25

Compteur numérique * Chiffres de 3,5 cm et 5 cm

ANC 8-3 8 chiffres de 3,5 cm 300 x 65 x 21

ANC 5-5 5 chiffres de 5 cm 300 x 65 x 21

Compteur numérique * Chiffres de 10 cm de hauteur

ANC 1-10 1 chiffre 100 x 125 x 21

ANC 2-10 2 chiffres 165 x 125 x 21

ANC 3-10 3 chiffres 240 x 125 x 21

ANC 4-10 4 chiffres 320 x 125 x 21

ANC 5-10 5 chiffres 400 x 125 x 21

ANC 5-10 6 chiffres 480 x 125 x 21

Compteur numérique * Chiffres de 15 cm de hauteur

Compteur Chiffres Dimensions

ANC 1-15 1 chiffre 100 x 170 x 25

ANC 2-15 2 chiffres 250 x 170 x 25

ANC 3-15 3 chiffres 350 x 170 x 25

ANC 4-15 4 chiffres 450 x 170 x 25

ANC 5-15 5 chiffres 550 x 170 x 25

ANC 6-15 6 chiffres 650 x 170 x 25

Compteur numérique * Chiffres de 20 cm de hauteur

ANC 1-20 1 chiffre 123 x 210 x 25

ANC 2-20 2 chiffres 275 x 210 x 25

ANC 3-20 3 chiffres 425 x 210 x 25

ANC 4-20 4 chiffres 575 x 210 x 25

ANC 5-20 5 chiffres 725 x 210 x 25

ANC 6-20 6 chiffres 875 x 210 x 25

Compteur numérique * Chiffres de 28 cm de hauteur

ANC 2-30 2 chiffres 400 x 305 x 25

ANC 3-30 3 chiffres 600 x 305 x 25

ANC 4-30 4 chiffres 800 x 305 x 25

Modèle étanche : suffixe Ext
Option : Coffret étanche pour alimentation

Antidéflagrant

Afficheur antidéflagrant * EEX d II B T5

Afficheur Chiffres Dimensions

ADF 3-10 3 chiffres de 10 cm 350 x 280 x 190

Alimentation 24 volts courant continu

Thermomètre
Thermomètre précision 1 degré (±1 digit)
Cable de sonde 50 cm.
-25° à + 120°

Hygromètre
Hygromètre précision ± 5 %
0 % à 100 %

Thermomètre Hygromètre
Thermomètre précision 1 degré (±1 digit)
Hygromètre précision ± 5 %

Chronomètre

Ces horloges chronomètres permettent de décompter un temps préalablement établit depuis un boîtier de commande. (Par exemple pour décompter le temps de parole d'un orateur)

Afficheur équipé de 4 chiffres de 10 cm, indiquant minutes et secondes
Permet de compter ou décompter le temps

Chronomètre - leds rouges de 5 mm

Afficheur Caractèristiques Dimensions

H4-10 4 chiffres de 10 cm 400 x 135 x 21

H6-10 6 chiffres de 10 cm 580 x 135 x 21

CL Clavier 85 x 65 x 21

Démarrage et arret soit par contacts secs soit par PC ou clavier ( à la demande)
Décomptage de temps Chronomètre et clavier
Appuyer sur les touches pour entrer le temps de chronométrage, puis appuyer sur la touche # (Entrée) pour valider. le temps s'inscrit sur l'afficheur
Appuyer sur * ( Start) pour démarrer le chronométrage.
Il est possible de suspendre le chronométrage en appuyant sur la touche * (Pause), une nouvelle pression sur la touche * (Start) reprend le chronomètrage.
Une pression sur la touche # (Stop) interromp le chronomètrage et remet l'afficheur à zéro en attente d'une nouvelle donnée de temps.

Chronomètre - leds rouges de 10 mm

Afficheur Caractèristiques Dimensions

H4-20 4 chiffres de 20 cm 800 x 300 x 30

H6-20 6 chiffres de 20 cm 900 x 300 x 30

HORLOGE

Afficheur équipé
4 chiffres pour donner les heures et les minutes
6 chiffres pour donner les heures et les minutes et secondes.

Horloge - leds rouges de 5 mm

Afficheur Caractèristiques Dimensions

H4-10 4 chiffres de 10 cm 400 x 135 x 21

H6-10 6 chiffres de 10 cm 580 x 135 x 21

Horloge - leds rouges de 10 mm

Afficheur Caractèristiques Dimensions

H4-20 4 chiffres de 20 cm 800 x 300 x 30

H6-20 6 chiffres de 20 cm 900 x 300 x 30

BCD

Commande BCD par 4 contacts par digit avec commun ( contact sec ou niveau logique)
En option : filtres d'entrées pour milieu très perturbé.

Afficheur de priorité pour guichets version 1
Plusieurs afficheurs utilisés

Gestion de Guichet en réseau
Description:
Centrale de gestion
4 prises jacks d'entrées pour les 4 boutons poussoirs d'appel.
1 prise de sortie réseau
1 alimentation secteur par boitier externe
1 bouton poussoir de remise à zéro (appuyer au moins 6 secondes)
Mémoire interne en cas de coupure de courant

Afficheurs
Chaque afficheur repéré de 1 à 4 est à placer au dessus du guichet correspondant au poussoir
Les afficheurs sans repérage sont des afficheurs à placer en salle d'attente
Alimentation secteur par boitier externe
Afficheur 3 chiffres de 10 cm de hauteur ( ou 20 cm de hauteur)
Chaque afficheur possède une prise d'entrée et une prise de sortie, ils se branchent les uns derrière les autres ).

Poussoirs
Boîtier à bouton poussoirs avec 5 mètres de câble et fiche Jack pour brancher sur la centrale

Cordon
Cordon de liaison réseau équipé de fiches
Longueur : 2 mètres, 10 mètres, 25 mètres, 50 mètres.
Il faut un cordon entre la centrale et le premier afficheur, et un cordon entre chaque afficheurs suivants.

Fonctionnement
A la mise sous tension, (si la centrale avait été remise à zéro), tous les afficheurs sont à zéro.
Si le guichet 1 appuie sur son poussoir, l'afficheur 1 indique 1 et les afficheurs totalisateur également 1
Si le guichet 4 appuie sur son poussoir, l'afficheur 4 indique 2, l'afficheur 1 indique 1, et les afficheurs totalisateur 2
Si le guichet 1 appuie de nouveau sur son poussoir, l'afficheur 1 indique 3 , l'afficheur 4 indique 2, et les afficheurs totalisateur 3
Si le guichet 2 appuie sur son poussoir, l'afficheur 2 indique 4 , ,l'afficheur 1 indique 3 , l'afficheur 4 indique 2, et les afficheurs totalisateur 4
En cas de coupure de courant, à la remise sous tension les numéro s'affichent dans l'état ou ils étaient avant la coupure de courant.
Pour éteindre les afficheur et remettre la centrale à zéro appuyer au moins 6 secondes sur le poussoir RAZ de la centrale

Afficheur modèle de base
1 seul afficheur utilisé

Afficheur équipé de 3 chiffres de 10 cm ou 20 cm
Un boitier à poussoir d'appel. Sur pression de ce poussoir, le numéro appelé est affiché.
Le boitier à poussoir est livré avec 5 mètres de cable et une prise à brancher sur l'afficheur
